OPC-Server-Simulator

Programmbeschreibung

OPC-Server-Simulator
ist ein Programmpaket zum Entwickeln von Anwendungen, die mit SPS-Steuerungen mittels OPC-Server kommunizieren müssen. Zur Entwicklung wird keine SPS-Steuerung benötigt, die Datensteuerung und Kommunikation mit den Clients übernimmt der OPC-Server-Simulator.

Testversion: Detail Download

Funktionsweise:
Der OPC-Server-Simulator verwaltet eine beliebige Anzahl unterschiedlicher Daten, die mittels Konfigurationsdatei und Konfigurationsprogramm geladen werden können. Die Arbeitsweise des OPC-Server-Simulators entspricht in etwa den Spezifikationen des OPC-Standards 3.0. Es wird sowohl die synchronen als auch die asynchrone Datenübermittlung unterstützt. Die Daten des OPC-Server-Simulators können über das Konfigurationsprogramm in Echtzeit überwacht und auch online geändert werden.

Datentypen:
Es werden die Standard-Datentypen BYTE, INT, DINT, WORD, DWORD, REAL, DATE, STRING und ARRAY unterstützt.

Konfigurationsdatei:
Diese wird zum Laden der Daten in den OPC-Server-Simulator benötigt. Es handelt sich hierbei um eine reine Testdatei, die mittels Editors wie z.B. "NOTEPAD" (Windows Zubehör) erstellt und geändert werden kann.

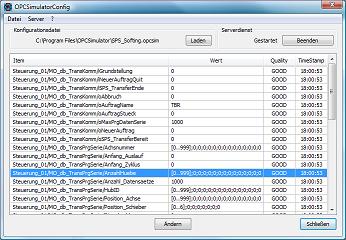

OPC-Simulator-Konfiguration


Beispiele für Konfigurationsdateien:

Siemens S7
SIMATC 300.CPU 314.Daten.Stueckzahl;INT;0;
SIMATC 300.CPU 314.Daten.Stoerung_Vorschub;INT;0;
SIMATC 300.CPU 314.Daten.Stoerung_Werkzeugachse;INT;0;
SIMATC 300.CPU 314.DB Daten.Achsnummer;ARRAY[0..499]BYTE;
SIMATC 300.CPU 314.DB Daten.Achsposition;ARRAY[0..499]DINT;

Softing
Steuerung_01/TransKomm/oNeuerAuftrag;BOOL;
Steuerung_01/TransKomm/oMaxPrgDatenSerie;INT;1000;
Steuerung_01/TransKomm/oAuftragName;STRING[254];
Steuerung_01/TransZusatzDat/Schlitten_IdentNr;ARRAY[0..5]DINT;
Steuerung_01/TransPrgSerie/Achsnummer;ARRAY[0..999]INT;
Steuerung_01/TransPrgSerie/Position_Achse;ARRAY[0..999]DINT;


Systemvoraussetzungen

  • Windows XP SP2 oder höher
  • Internet Explorer 5.0
  • 233 Mhz Prozessor
  • 128 MB Arbeitsspeicher (RAM)
  • 50 MB Festplattenspeicher
